En el sector de la transformación de tuberías pesadas, estructuras metálicas y maquinaria pesada en Corea del Sur, la precisión dimensional y el aprovechamiento de la materia prima determinan la rentabilidad del taller. El corte convencional —basado en sierras mecánicas, corte por plasma y biselado manual— presenta limitaciones insostenibles: altos tiempos muertos, bordes defectuosos y un elevado porcentaje de desperdicio metálico.

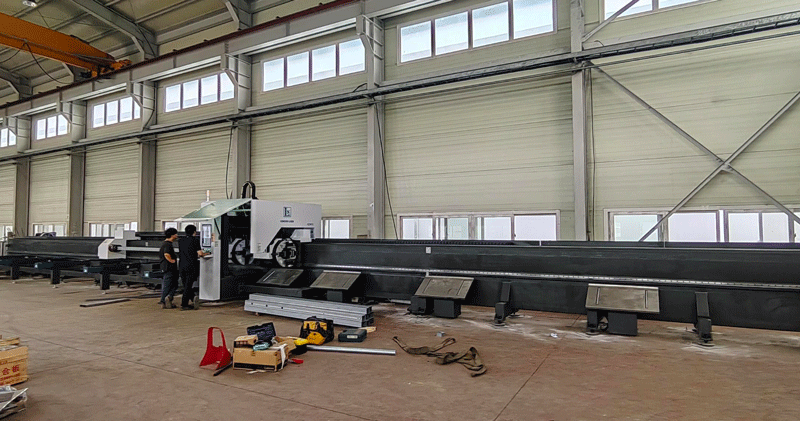

Para superar estos cuellos de botella, una destacada planta de subcontratación de tubería industrial en Gyeonggi-do (Corea del Sur) incorporó la cortadora láser de tubos de 3 mandriles LX-K24. Equipada con un sistema de carga automática de 12 metros y descarga servoguiada de 9 metros, la máquina sustituyó múltiples operaciones mecánicas por un flujo continuo, limpio y con tecnología de cero colas (Zero-Tailing).
Antes de modernizar su línea de corte, la empresa coreana enfrentaba tres problemas críticos:
Flexión y Deformación en Longitudes de 12 Metros: Las vigas y tubos de pared gruesa se doblan de forma natural por su propio peso. En máquinas estándar de dos platos, este pandeo provocaba vibraciones al rotar, colisiones con el cabezal de corte y desviaciones angulares inaceptables.
Costoso Desperdicio por "Colas" (Tailing): Con los sistemas tradicionales de 2 mandriles, cada tubo dejaba un tramo inservible de 300 mm a 600 mm en el extremo posterior para poder ser sujetado. En aceros estructurales de alto coste, este remanente generaba pérdidas anuales millonarias.
Manejo Manual Lento y Peligroso: Cargar tubos de 12 metros con puente grúa y descargar tramos terminados de 9 metros requería de tres a cuatro operarios por turno, ralentizando los ciclos y exponiendo al personal a riesgos laborales.
La fábrica seleccionó la cortadora láser de tubos de 3 mandriles LX-K24, un modelo diseñado específicamente para perfiles abiertos y tuberías estructurales de gran tonelaje.
| Parámetro Técnico | Especificación / Ventaja de Ingeniería |
| Modelo | LX-K24 Serie Pesada para Tuberías y Perfiles |
| Arquitectura de Sujeción | Sistema Sincronizado de 3 Mandriles Neumáticos |
| Capacidad de Carga | Carga por atados totalmente automática de 12 metros |
| Capacidad de Descarga | Mesa servoguiada para tramos terminados de hasta 9 metros |
| Perfiles Compatibles | Redondos, cuadrados, rectangulares, vigas H, perfiles C/U y ángulos |
| Rendimiento de Sobrante | Cero Desperdicio Real (True Zero-Tailing) |

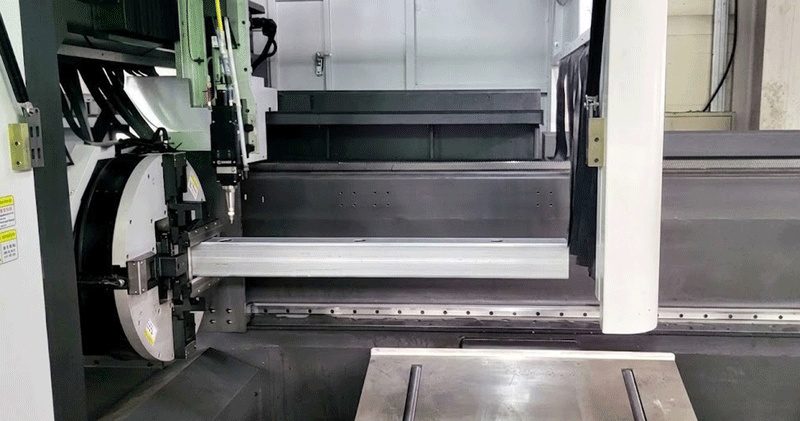

A diferencia de los equipos convencionales, la LX-K24 ejecuta una sujeción coordinada y transferible. Cuando el cabezal de corte se aproxima al final de la pieza de 12 metros, el control cinemático pasa al mandril delantero y central, liberando el trasero. Esto permite que el cabezal corte hasta el último milímetro del perfil mientras el tubo permanece perfectamente alineado, eliminando por completo la cola de chatarra.
La mesa de carga automática introduce perfiles de 12 metros uno a uno hacia la línea central. Soportes dinámicos con servomotores distribuidos a lo largo de la bancada corrigen en tiempo real el pandeo gravitacional del tubo, asegurando una rotación concéntrica y cortes precisos en toda su longitud.
Para piezas terminadas de gran longitud, el descargador de 9 metros cuenta con brazos articulados que suben a recibir el tubo durante el corte final y lo depositan suavemente en el receptáculo de clasificación, protegiendo las superficies y eliminando la manipulación con grúa.
Tras seis meses de funcionamiento de la cortadora láser de tubos LX-K24, la planta coreana registró mejoras significativas:
Incremento de Productividad del 320%: Corte de contornos, orificios pasantes, ranuras tipo espiga y biseles de soldadura integrados en un único paso CNC, sustituyendo sierras de cinta y taladros radiales.
Ahorro de Más de 45.000 USD Anuales en Metal: Gracias a la tecnología de corte sin colas, el porcentaje de scrap pasó de un 13% a menos de un 1,8% del volumen total de acero procesado.
Tolerancias de Montaje de ±0,03 mm: Los ensambles de tubos estructurales pasan de forma directa a celdas de soldadura robotizada sin necesidad de rectificado ni amolado previo.
Optimización de Mano de Obra: El flujo automatizado de 12m a 9m permitió reasignar operarios, dejando la línea completa en manos de un solo técnico de CNC.
El procesado de perfiles y tubos pesados de gran formato requiere máxima rigidez estructural, sujeción inteligente y aprovechamiento integral del acero. La cortadora láser de tubos de 3 mandriles LX-K24 ofrece la precisión, velocidad y retorno de inversión necesarios para liderar el sector metalmecánico actual.
[Contacte a nuestro equipo de ingenieros] para solicitar simulaciones de tiempos de ciclo y propuestas técnicas adaptadas a su producción.
P1: ¿Cómo consigue una cortadora láser de tubos de 3 mandriles el corte con cero desperdicio?
Al disponer de tres mandriles móviles sincronizados, el tubo se transfiere de forma continua entre ellos. El corte final se ejecuta entre el mandril intermedio y el frontal, lo que permite que el láser procese hasta el extremo terminal del perfil sin perder estabilidad, eliminando la clásica "cola" de 300–600 mm de las máquinas de dos mandriles.
P2: ¿Puede la cortadora LX-K24 cortar perfiles abiertos como vigas H o canales U?
Sí. Mediante mordazas neumáticas especializadas y software de compensación 3D, la LX-K24 corta perfiles tubulares cerrados y perfiles abiertos de acero estructural (canales U, vigas en H, ángulos L) de hasta 12 metros de longitud.
P3: ¿Por qué es fundamental la descarga servoguiada en tubos de 9 metros?
Un tubo de 9 metros sin apoyo continuo tiende a doblarse al soltarse, lo que puede desnivelar el corte final, colisionar con el cabezal o rayar el acabado exterior. La mesa de descarga de la LX-K24 acompaña activamente la pieza por debajo durante todo el corte, garantizando una evacuación suave y segura.
